El monitor de múltiples parámetros es un producto con un diseño modular. Monitorea el electrocardiograma del paciente (ECG), la temperatura corporal (TEMP) midiendo los parámetros físicos con una variedad de módulos. También puede medir la presión arterial no- invasiva del paciente (NIBP, las presiones sistólica, diastólica y media) por método oscilante. Finalmente, detectan la saturación de oxígeno en la sangre (SpO2) de forma no invasiva por el método fotoeléctrico. Los accesorios y los sensores transfieren los parámetros físicos a la señal eléctrica, la cual es recogida y amplificada por el circuito en el dispositivo. Después de analizar y calcular en el módulo de proceso central (CPU), los parámetros pueden mostrarse en la pantalla de forma gráfica, grabarse y/o imprimirse si es necesario. La alarma se activará si los parámetros sobrepasan límites para atraer la atención del personal médico.

MODELO Y CONFIGURACIÓN

El monitor de signos vitales es un producto integrado con diseño modular. Realiza la medición de parámetros fisiológicos (SpO2, PR, ECG, NIBP, TEMP) por los módulos integrados y accesorios correspondientes. Al mismo tiempo, los resultados de la medición se visualizan, almacenan y transfieren por la unidad central de procesamiento.

FUNCIONES

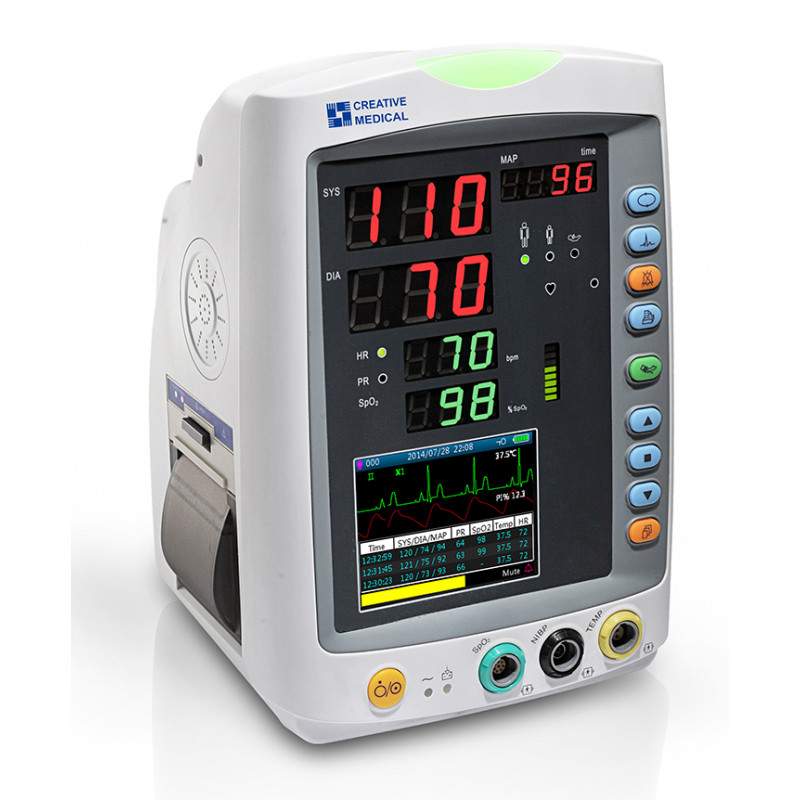

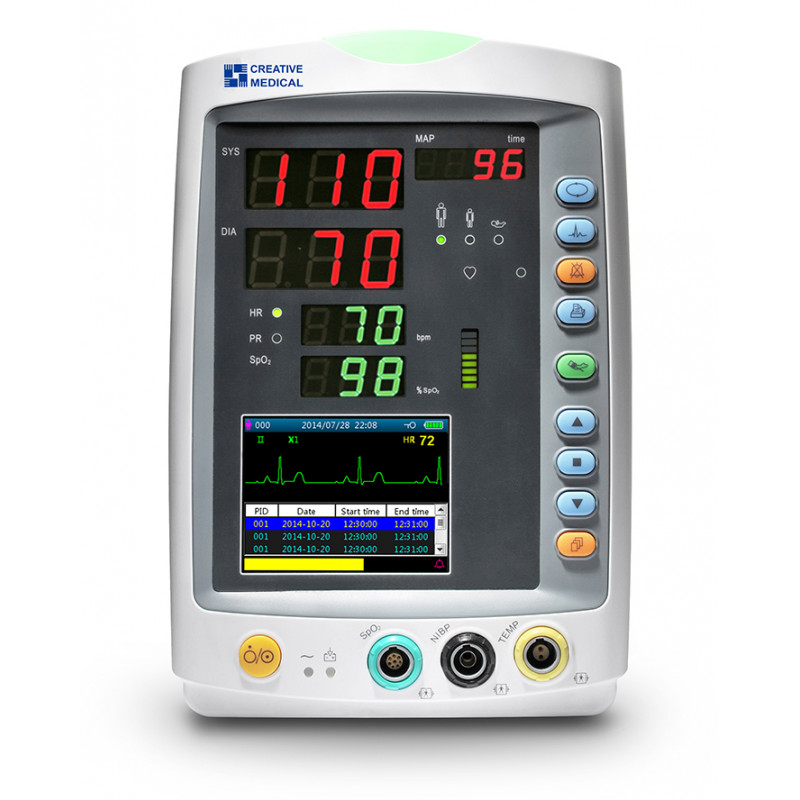

• La presión arterial, la saturación de oxígeno en la sangre y la frecuencia del pulso se muestran mediante grandes y brillantes LEDS;


• La onda del electrocardiograma, el pletismograma de saturación de oxígeno y los parámetros del sistema, se muestran en color LCD;


• Medición precisa de la presión arterial no invasiva con hardware y software con protección de presión;


• La técnica singular de medición de saturación de oxígeno garantiza una medida de saturación sensible y precisa, frecuencia de pulso y medida del índice de perfusión.


• Visualización de curvas de tendencia del ritmo cardíaco y de la saturación de oxígeno en sangre para las últimas 12, 24 o 96 horas;


• 12000 grupos de mediciones de presión arterial no invasiva (no volátiles) podrán ser almacenadas y revisadas por lista;


• Hasta 120 horas de onda de electrocardiograma podrán ser almacenados y revisados;


• Alarma audible y visible con 3 niveles de eventos de alarma.


• Disponibilidad de llamada a la enfermera.


• Con función de torniquete.


• La medición de presión arterial no invasiva es aplicable a adultos, pediátricos y neonatos seleccionando el paciente.

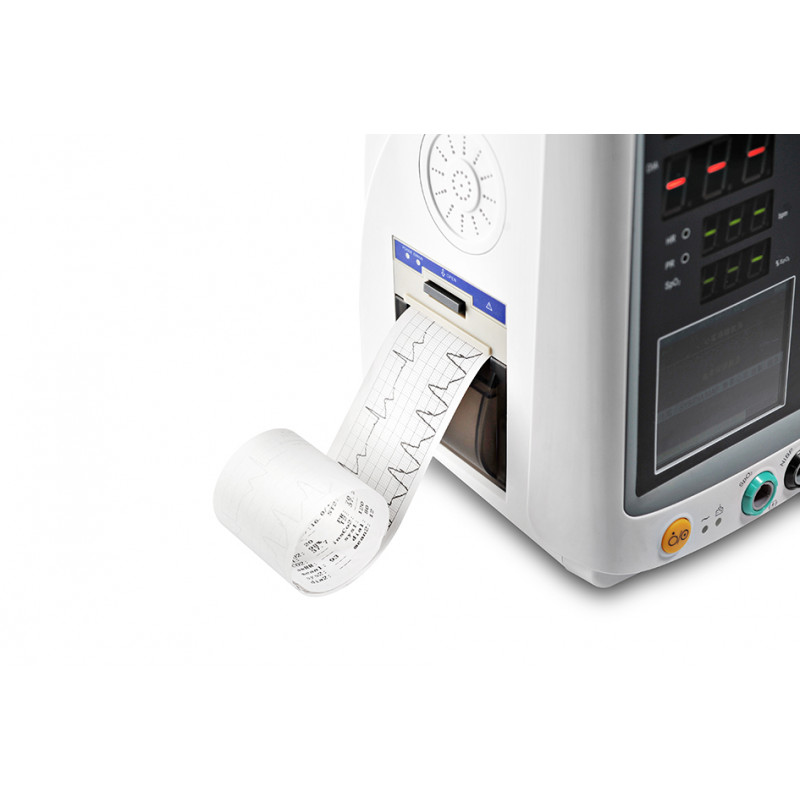

• La impresora incorporada es opcional para imprimir ondas de electrocardiograma e información de texto.

COMPONENTES PRINCIPALES Y ACCESORIOS

REQUISITOS MEDIOAMBIENTALES

a.       Tensión de alimentación: 100 ~ 240VAC

b.       Frecuencia de potencia: 50Hz/60Hz

c.        Entorno de funcionamiento

rango de temperatura ambiente: 5 ° c ~ 40 ° c humedad relativa: 30% ~ 80%

presión atmosférica: 70kPa ~ 106kPa

d.       Entorno de transporte y almacenamiento

rango de temperatura ambiente: - 20 ° c ~ 60 ° c

Humedad relativa:

(Sólo para PC-900): 10% ~ 95%

Presión Atmosférica:

(Sólo para PC-900): 50,0 kPa ~ 107.4 kPa

ESPECIALIZACIONES TÉCNICAS

MONITOREO DE ECG

1.  Rango de señales de entrada en amplitud: ± (0,5 mVp ~ 5 mVp)

2.  Rango de visualización de la frecuencia cardíaca: 15 BPM ~ 350 BPM

3.  Precisión de visualización de la frecuencia cardíaca: ± 1% o ± 2 BPM, lo que sea mayor.

4.  PC-900: Promedio de frecuencia cardíaca: promedia los ocho últimos latidos , teniendo intervalos relativos al riesgo dentro de los límites aceptables.

5.  Tiempo de retardo de alarma de frecuencia cardíaca: ≤ 10s

6.  (Sólo para PC-900): Tiempo de respuesta al cambio en la frecuencia cardíaca: cambio de 80 BPM a 120 BPM: < 8 sec

cambio de 80 BPM a 40 BPM: < 8 sec

7.  (Sólo para PC-900): Alto rechazo de onda T: rechaza todas las ondas T-Wave menores o iguales a 120% de 1mV QRS.

8.  Selección de sensibilidad:

9.  Velocidad de barrido:

25mm/s              Tolerancia: ±10%

10.  Nivel de ruido ECG: ≤ 30μV_P-P.

11.  Corriente de bucle de entrada ECG: ≤ 0.1μA

12. Impedancia de entrada diferencial: ≥ 5MΩ

13.  Relación de rechazo de modo común (CMRR): ≥ 105dB

14.   Constante de tiempo: ≥ 0.3s

15.   Respuesta de frecuencia: 0,67 Hz ~ 40 Hz +0.4 dB (-3.0 dB)

MONITOREO DE TEMPERATURA:

1. Rango de medición de temperatura: 21.0 ^oC ~50.0 ^oC

2. Precisión de medición de temperatura: 0.2 ^oC para el rango de medición de temperatura de 25.0^oC~45.0 ^oC

3. Tiempo de respuesta de temperatura: ≤150s

MONITOREO DE PRESIÓN ARTERIAL NO INVASIVA (NIBP)

1.  Método de medición: técnica oscilométrica

2.  Rango de medición de presión neumática: 0 mmHg ~ 300mmHg

3.  Precisión de la medición de la presión: ± 3 mmHg

4.  Tiempo de inflado del brazalete: < 10 segundos (brazalete adulto típico)

5.  Tiempo de medición en promedio: < 90 segundos

6.  Tiempo de liberación del aire mientras se cancela la medición: ≤ 2 segundos (brazalete adulto típico)

7.  Presión de inflado inicial del brazalete

Adulto: 175 mmHg   Infante: 135 mmHg       Neonato: 65 mmHg

8.  Límite de protección contra sobrepresión

Adulto: ≤ 300 mmHg   Infante: ≤ 240mmHg    Neonato: ≤ 150 mm

9.  Rango de medición de NIBP:

10.                     Precisión de NIBP

Diferencia media máxima: ±5 mmHg

Desviación estándar máxima: 8 mmHg

11.      Modo de medición: Manual, Auto, STAT

MONITOREO DE SPO2

1.  Sensor: LED de doble longitud de onda

2.   Rango de medición de SpO2:35% ~ 100%

3.   Precisión de medición SpO₂: Los brazos no superan el 3% para el rango de SpO2 de 70% a 100%

* Nota: la precisión de los brazos se define como el valor de la desviación de la raíz - media cuadrada de acuerdo con la norma ISO 9919

4.   Bajo rendimiento de perfusión:

la precisión declarada se alcanza cuando la relación de modulación de la amplitud del pulso es tan baja como 0,4%.

MONITOREO DE FRECUENCIA DE PULSO

1.  Rango de medición de frecuencia de pulso: 30bpm~240bpm

2.  Precisión de medición de frecuencia de pulso: ±2bpm or ±2%, lo que sea mayor.

MONITOREO DEL CO2

1. Tecnología: método de absorción infrarroja.

2. Modo de muestreo: Corriente lateral o principal

3. Parámetros de medición: tasa de respiración, EtCO2 y CO2 inspirado.

4. Tiempo de respuesta de CO2:

Corriente lateral: < 3seconds (incluye tiempo de transporte y tiempo de subida). Corriente principal: < 60ms (tiempo de subida)

5. Rango de medición estándar:

EtCO2: 0~150mmHg CO2 Inspirado: 3~50mmHg

Tasa de respiración: 2~150bpm (corriente lateral) ó 0~150bpm (corriente principal)

6. Precisión CO2: 0~40mmHg ±2mmHg

41~70mmHg ±5% de la lectura 71~100mmHg ±8% de la lectura 101~150mmHg ±10% de la lectura

*NOTA:Temperatura de gas a 25 ° c para corriente lateral ; Temperatura del gas a 35 ° c para corriente principal.

7. Resolución de CO2: 0.1mmHg (0~69mmHg) 0.25mmHg (70~150mmHg)

8. Caudal: 50ml/min ±10 ml/min (Corriente lateral)

Versión del software

La versión de software para el PC-900 es V 2.1, en la actualidad.

Nota: Abra el dispositivo, el operador puede ver la versión de software en el menú. Para obtener información más detallada, consulte el manual del usuario.
