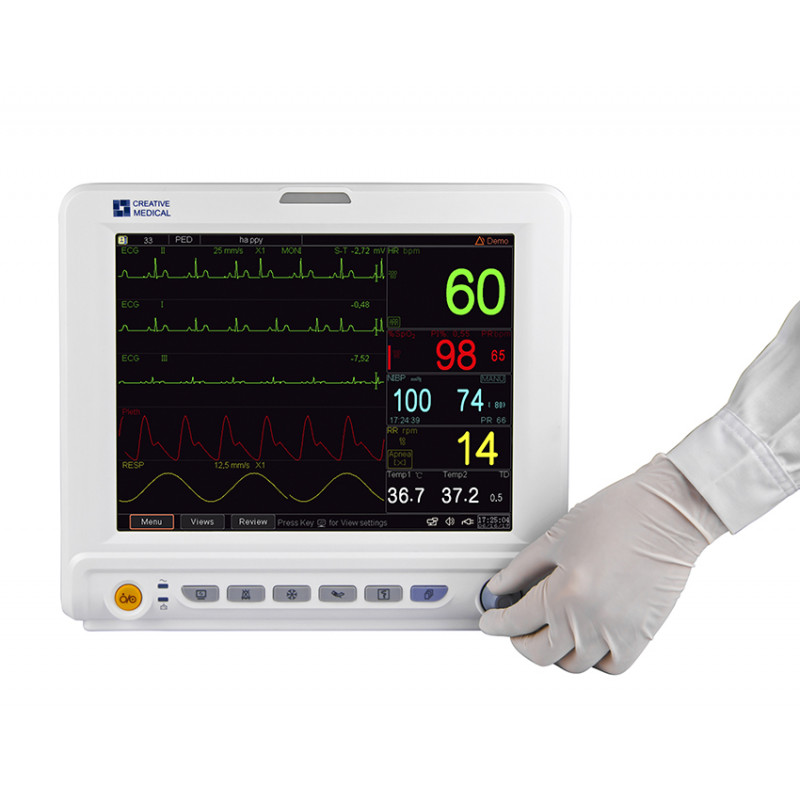

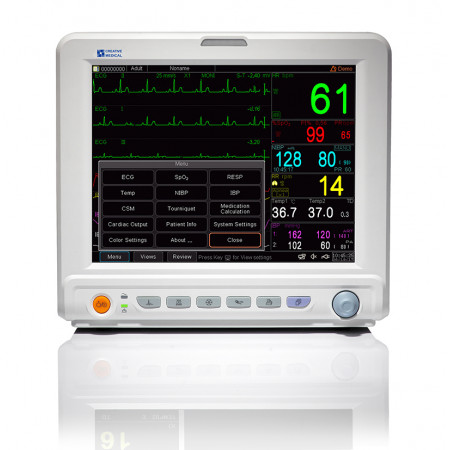

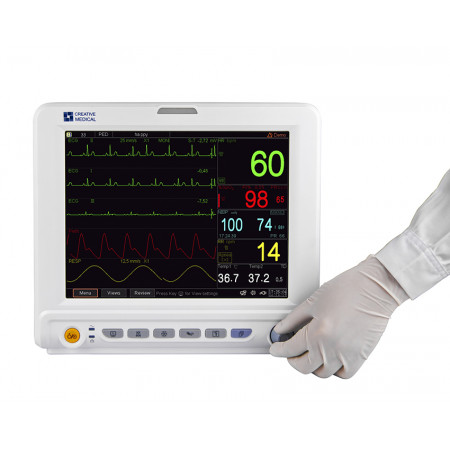

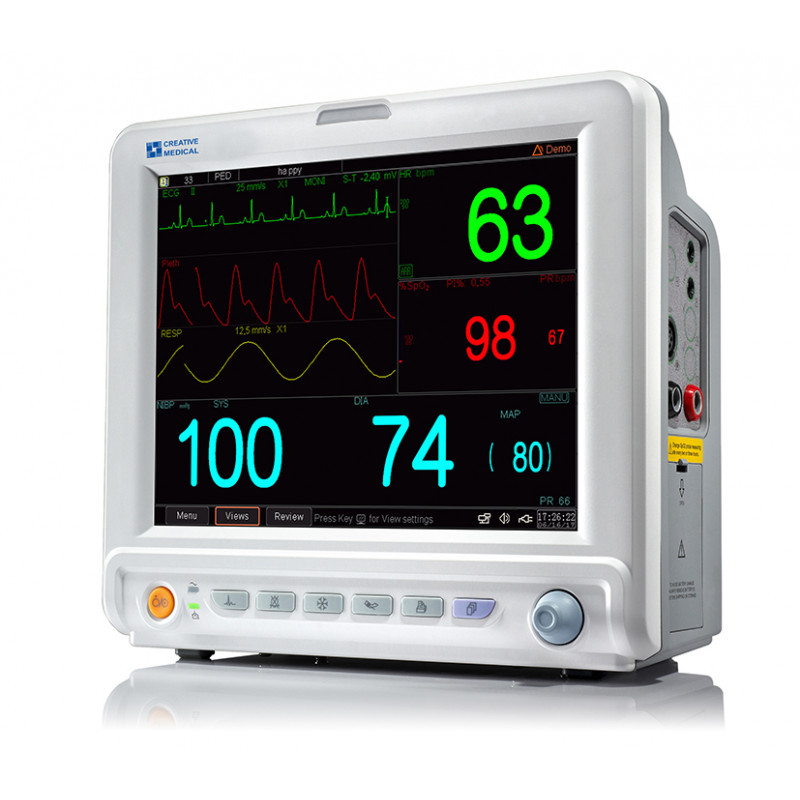

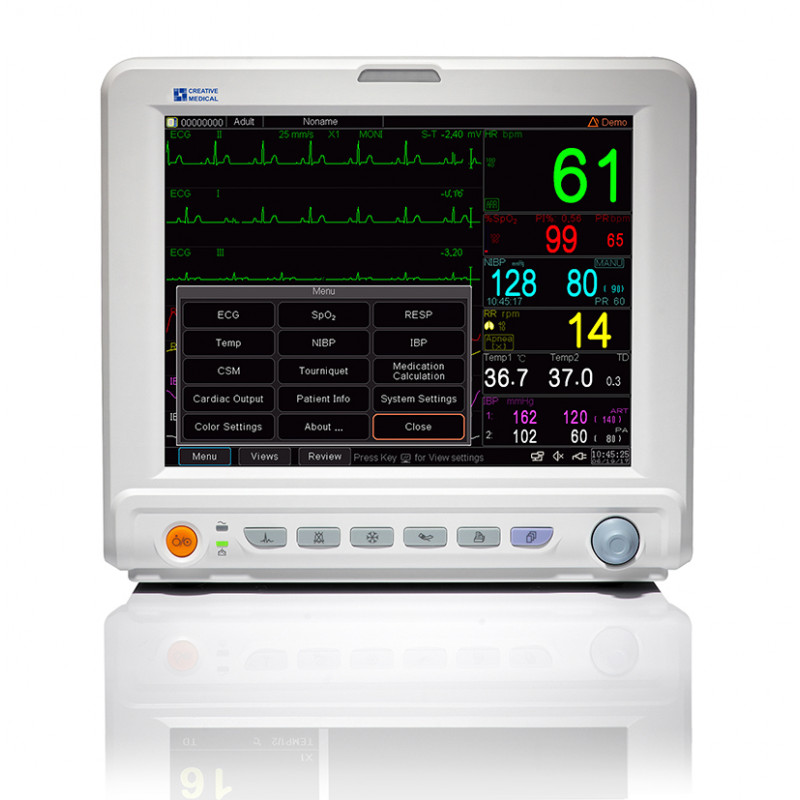

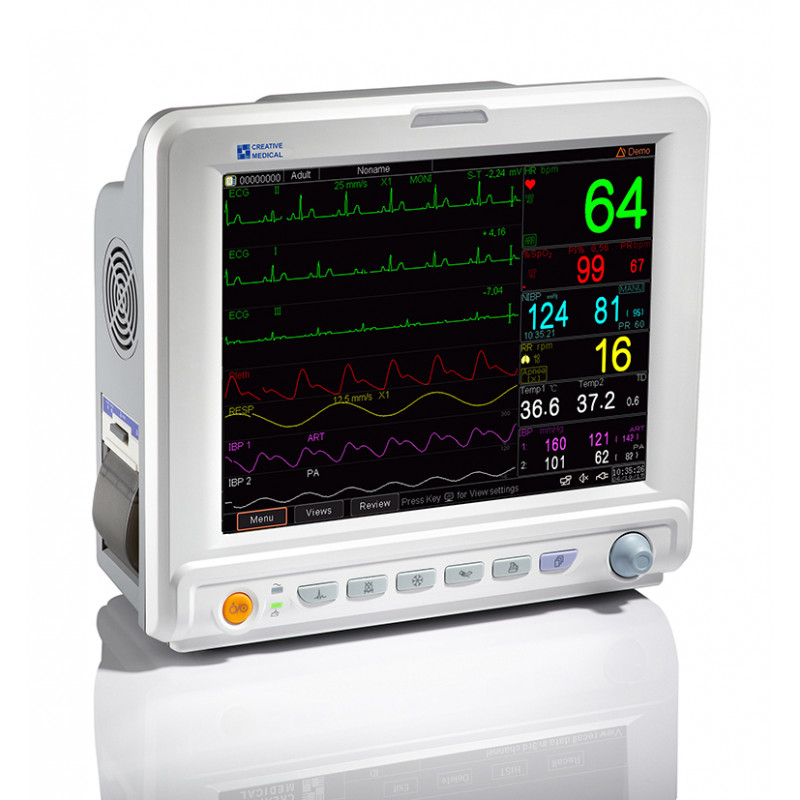

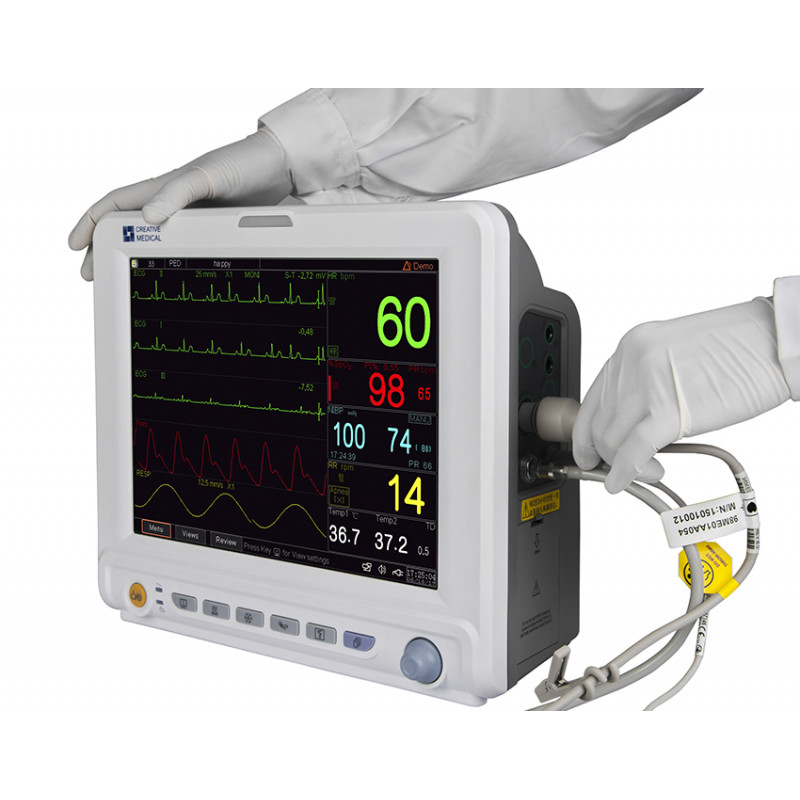

El monitor de múltiples parámetros es un producto con un diseño modular. Monitorea el electrocardiograma del paciente (ECG), la temperatura corporal (TEMP) midiendo los parámetros físicos con una variedad de módulos. También puede medir la presión arterial no- invasiva del paciente (NIBP, las presiones sistólica, diastólica y media) por método oscilante. Finalmente, detectan la saturación de oxígeno en la sangre (SpO2) de forma no invasiva por el método fotoeléctrico. Los accesorios y los sensores transfieren los parámetros físicos a la señal eléctrica, la cual es recogida y amplificada por el circuito en el dispositivo. Después de analizar y calcular en el módulo de proceso central (CPU), los parámetros pueden mostrarse en la pantalla de forma gráfica, grabarse y/o imprimirse si es necesario. La alarma se activará si los parámetros sobrepasan límites para atraer la atención del personal médico.

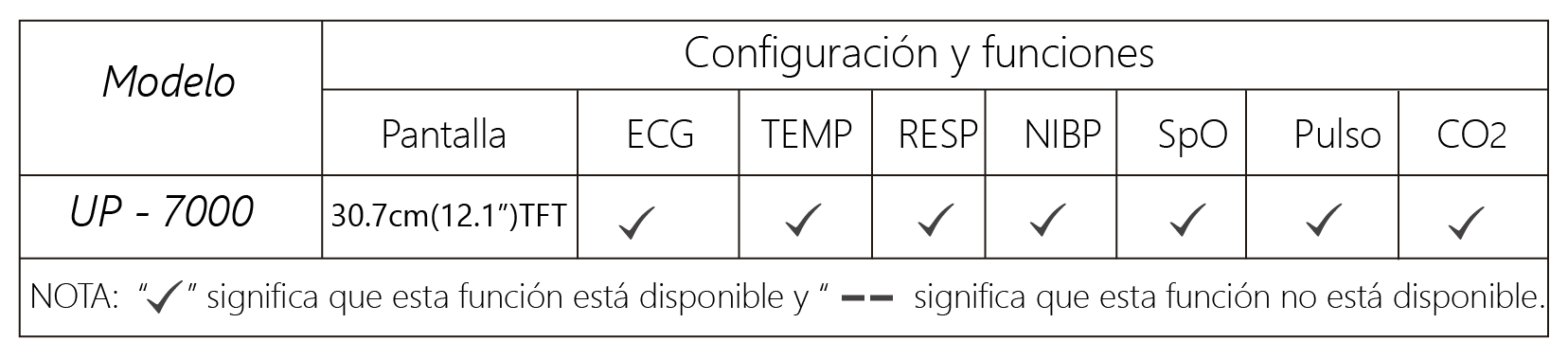

Modelo y Configuración:

El monitor de signos vitales es un producto integrado con diseño modular. Realiza la medición de parámetros fisiológicos (SpO2, PR, ECG, NIBP, TEMP) por los módulos integrados y accesorios correspondientes. Al mismo tiempo, los resultados de la medición se visualizan, almacenan y transfieren por la unidad central de procesamiento.

 Funciones:

• Diseñado con pantalla bilingüe, el usuario puede cambiar entre inglés y chino alternativamente.


• Interfaz de pantalla intuitiva y amigable para el usuario, múltiples vistas de pantallas de configuración: vista de pantalla predeterminada: muestra la mayoría de los parámetros y varias formas de onda de señal intuitivamente. Vista de pantalla para observación remota: la frecuencia cardíaca y la visualización del valor de SpO2 en números grandes, y muestra un rastro de forma de onda de ECG y pletismograma de SpO2.


• Vista de pantalla con 7 trazas de formas de onda de ECG juntas: muestra 7 trazas de forma de onda de señal de ECG para diferentes conexiones y otros parámetros de monitoreo en una pantalla.


• Vista de pantalla con tendencias de datos: muestra las formas de onda monitoreadas actualmente y las tendencias gráficas para 2 horas de cada parámetro.


• Vista de pantalla para oxyCRG: mostrar simultáneamente la tendencia gráfica de la frecuencia cardíaca, SpO2 y la tasa de respiración por lo que se conoce la oxigenación del paciente, cardiopatía y el gráfico de respiración.


• Se pueden analizar hasta 20 tipos de arritmias automáticamente, la congelación de forma de onda está disponible y la medición automática del segmento S - T y el análisis manual.


• Hasta 24 horas de almacenamiento de forma de onda de ECG (no volátil) y se pueden revisar.


• Medición precisa de NIBP con protección contra sobrepresión.


• La técnica única de oximetría de pulso logra una medición precisa de SpO2 y pulso.


• Alarma visual y sonora.


• Función de ajuste de límites flexibles de alarma alta y baja.


• Monitoreo en tiempo real de la capacidad de la batería, cuando la energía de la batería es insuficiente, la indicación de alarma de voltaje de batería baja se mostrará en la pantalla LCD.


• Fácil de codificar por color y cambiar el color de la fuente, el fondo y las formas de onda si es necesario.


• Protección contra la descarga del desfibrilador y resistencia contra la interferencia de la unidad electroquirúrgica.


• Capaz de conectarse a la estación de trabajo de monitoreo central.

  Ficha Tecnica

El Monitor de multiples parametros PC - 900, PC-3000 y UP-7000 es un producto con un diseño modularizado. Monitorea los parámetros físicos del paciente con una variedad de módulos. Está constituido por módulo de electrocardiograma (ECG), módulo de presión arterial, módulo de pulso y módulo de proceso central (CPU).

1. Módulo ECG: Recopila la frecuencia cardíaca y los parámetros respiratorios mediante un cable de ECG y detecta la temperatura corporal por el sensor de termistor
2. Módulo de presión arterial (NIBP): recoge las presiones de sistólica, diastólica y media por las mancuernas; las mancuernas tienen tres tipos: adulto, infante y neonato. En consecuencia, el monitor tiene tres modos de medición: adulto, infante y neonato.
3. Módulo de oximetría de pulso (SpO2): recopila datos para la frecuencia del pulso, saturación de oxígeno de pulso y pletismograma a través de la sonda SpO2.
4. Módulo de procesamiento central: constituido por placa principal, placa multifunción y tablero de llaves. La placa multifunción realiza la comunicación de datos entre la placa principal, el módulo ECG, el módulo SpO2 y el módulo NIBP.
5. (solo para UP-7000) Placa de alimentación de CO2: excepto para suministrar energía al sensor de CO2, recopila todos los datos del sensor de CO2. Incluyendo dióxido de carbono de punta - marea, dióxido de carbono inspirado, tasa de respiración y datos de forma de onda de CO2.
6. (solo para UP-7000) Sensor de CO2: medición y cálculo de la presión parcial de CO2 de los gases respirados por el paciente.

Requisitos medioambientales

1. Tensión de alimentación: 100 ~ 240VAC
2. Frecuencia de potencia: 50Hz/60Hz
3. Entorno de funcionamiento ,rango de temperatura ambiente: 5 ° c ~ 40 ° c ,humedad relativa: 30% ~ 80% ,presión atmosférica: 70kPa ~106kPa
4. Entorno de transporte y almacenamiento ,rango de temperatura ambiente: - 20 ° c ~ 60 ° c

Humedad relativa:

10% ~ 90%

Presión atmosférica:

53 kPa ~ 106 kPa

Monitoreo de ECG

1. Rango de señales de entrada en amplitud: ± (0,5 mVp ~ 5 mVp)
2. Rango de visualización de la frecuencia cardíaca: 15 BPM ~ 350 BPM
3. Precisión de visualización de la frecuencia cardíaca: ± 1% o ± 2 BPM, lo que sea mayor
4. Tiempo de retardo de alarma de frecuencia cardíaca: ≤ 10s
5. Velocidad de barrido: 12.5mm/s, 25mm/s, 50mm/s Tolerancia: ±10%
6. Nivel de ruido ECG: ≤ 30μVP-P.
7. Corriente de bucle de entrada ECG: ≤ 0.1μA
8. Impedancia de entrada diferencial: ≥ 5MΩ
9. ECG CMRR:≥89dB
10. Constante de tiempo: modo de monitoreo : ≥0.3s , modo de diagnostico: ≥3.2s
11. Respuesta de frecuencia:Modo de monitoreo : 0.5 Hz～40Hz +0.4 dB (-3.0 dB) , Modo de diagnóstico: 0.05 Hz～75Hz +0.4 dB (-3.0 dB)

Monitorización de temperatura

1. Rango de medición de temperatura: 25.0 oC ~45.0 oC
2. Precisión de medición de temperatura: ±0.2 oC
3. Tiempo de respuesta de temperatura: ≤150s

Monitoreo de presión arterial no invasiva (NIBP)

1. Método de medición: técnica oscilométrica
2. Rango de medición de presión neumática: 0 mmHg ~ 300mmHg
3. Precisión de la medición de la presión: ± 3 mmHg
4. Tiempo de inflado del brazalete: < 10 segundos (brazalete adulto típico)
5. Tiempo de medición en promedio: < 90 segundos
6. Tiempo de liberación del aire mientras se cancela la medición: ≤ 2 segundos (brazalete adulto típico)
7. Presión de inflado inicial del brazalete : Adulto< 180 mmHg Pediatrico< 120 mmHg
8. Límite de protección contra sobrepresión : Adulto: ≤ 300 mmHg Pediatrico: ≤ 240mmHg
9. Precisión de NIBP :Diferencia media máxima: ±5 mmHg , Desviación estándar máxima: 8 mmHg
10. Modo de medición: Manual, Auto, STAT

Monitoreo de la respiración

1. Rango de monitoreo: 0 bpm~120 bpm
2. Precisión del monitoreo: ±5% or ±2 rpm, el que sea mayor
3. Rango de alarma: 0bpm~120bpm
4. Tolerancia de la alarma: ±5% or ±2 rpm, el que sea mayor

Monitoreo de SpO2

1. Sensor: LED de doble longitud de onda
2. Rango de medición de SpO2:35% ~ 100%
3. Precisión de medición SpO2: Los brazos no superan el 3% para el rango de SpO2 de 70% a 100% ,Nota: la precisión de los brazos se define como el valor de la desviación de la raíz - media cuadrada de acuerdo con la norma ISO 9919
4. Bajo rendimiento de perfusión: 0.4%~5%

Monitoreo de frecuencia de pulso

1. Rango de medición de frecuencia de pulso: 30bpm~240bpm
2. Precisión de medición de frecuencia de pulso: ±2bpm or ±2%, lo que sea mayor

Monitoreo del CO2

1. Tecnología: método de absorción infrarroja.
2. Modo de muestreo: Corriente lateral o principal
3. Parámetros de medición: tasa de respiración, EtCO2 y CO2 inspirado
4. Tiempo de respuesta de CO2
5. Corriente lateral: < 3seconds (incluye tiempo de transporte y tiempo de subida) ,Corriente principal: < 60ms (tiempo de subida)
6. Rango de medición estándar:

   EtCO2	0~150mmHg
   CO2 Inspirado	3~50mmHg
   Tasa de respiración	2~150bpm (corriente lateral o 0~150bpm (corriente principal)

7. Precisión CO2:

   0~40mmHg	±2mmHg
   41~70mmHg	±5% de la lectura
   71~100mmHg	±8% de la lectura
   101~150mmHg	±10% de la lectura

8. Resolución de CO2: 0.1mmHg (0~69mmHg) 0.25mmHg (70~150mmHg)
9. Caudal: 50ml/min ±10 ml/min (Corriente lateral)

NOTA:Temperatura de gas a 25 ° c para corriente lateral ; Temperatura del gas a 35 ° c para corriente principal

Versión del software

La versión de software para el  UP-7000 V2.0 en la actualidad.

Nota: Abra el dispositivo, el operador puede ver la versión de software en el menú. Para obtener información más detallada, consulte el manual del usuario.

Clasificación

Accesorios:

Nota: Los accesorios pueden ser sujetos a cambios. Para ítems detallados y cantidad ver la lista de empaque
